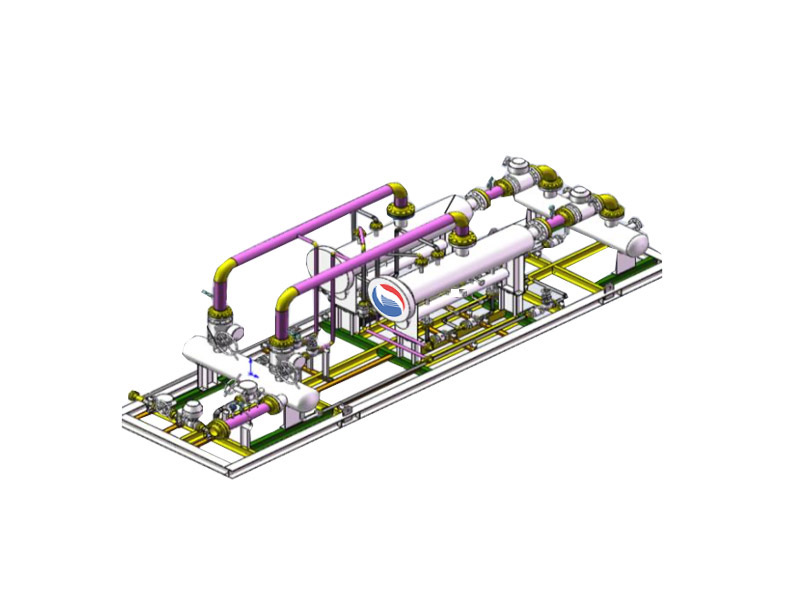

天然氣門站

• 分類： 撬裝化門站

天然氣門站是長輸管線終點配氣站，也是城市接收站，具有凈化、調壓、儲存功能。門站規 模依據區域天然氣規劃確定。
天然氣門站可實現檢測、過濾、計量、調壓、伴熱、加臭、分配和遠程遙測 / 遙控等功能。 結構方面可根據用戶需求實現不同的形式。

• 功能模塊
• 特點

撬裝名稱	主要功能
過濾單元橇	橇體主要功能為進站氣體進行精過濾，除去雜塵，水分，焊渣等污染物。 并集成了進站控制在橇體中，壓力，溫度，液位等檢測儀表，遠傳儀表， 緊急情況的自動切斷，放散保護等功能。
計量單元橇	橇體主要功能為進站氣體進行計量統計，三路超聲波流量計計量單元，均 可正常使用，并第三路具有監控對比調試作用的計量單元。集成控制系統 根據實際信號檢測進行操作控制。
復熱調壓?jiǎn)卧?/td>	橇體主要功能為進站氣體進行復熱，補償壓降帶來的溫降，保護管道用氣， 調壓部分使用監控調壓器，安全切斷閥，保護壓力系統，使用電動調節閥 調節流量與壓力的控制。連鎖控制系統實現遠程監控運行，及時響應場站 運行操作。
匯管單元橇	橇體主要功能將兩路調壓后氣體匯集到一起，預留壓力能利用接口，集中 供氣輸出。集成自動緊急情況開啟放散系統保護。
出口單元橇	橇體主要功能將出站氣體集中輸出。集成電動控制系統，連鎖儀表信號監 控，保護場站出口安全。

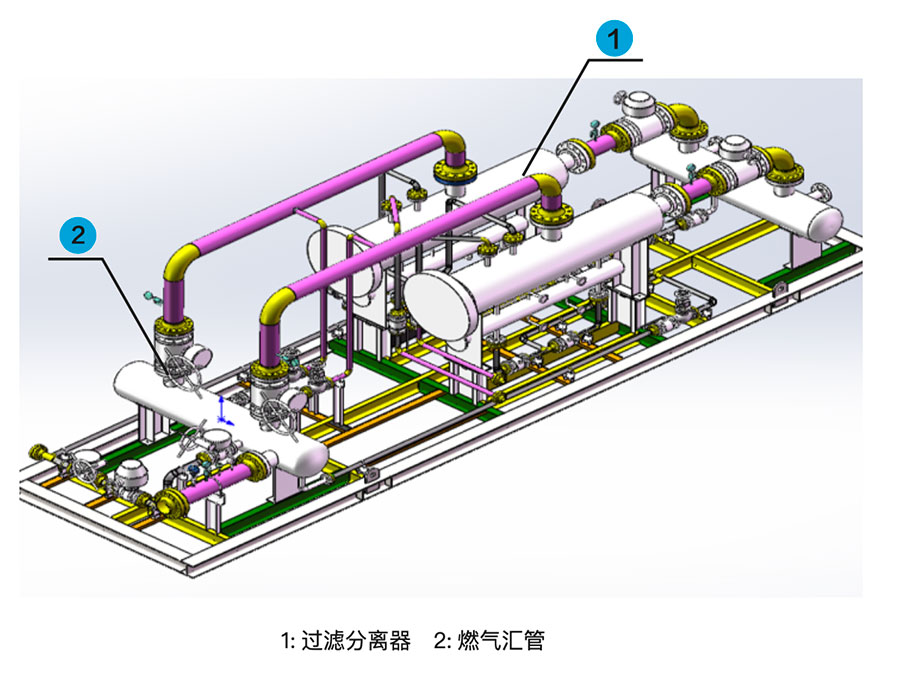

過濾單元橇

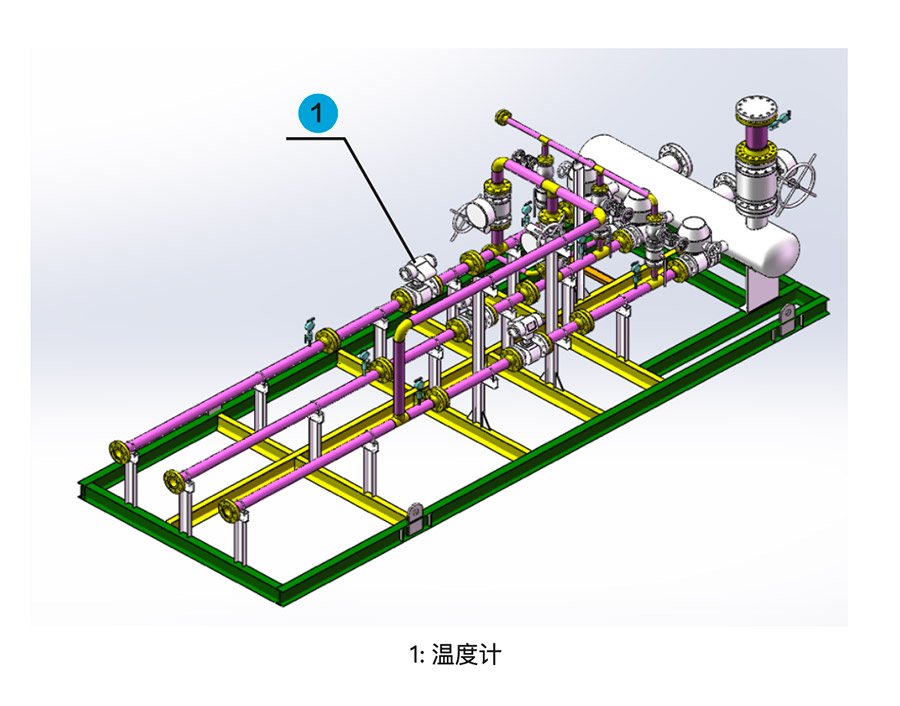

計量單元橇

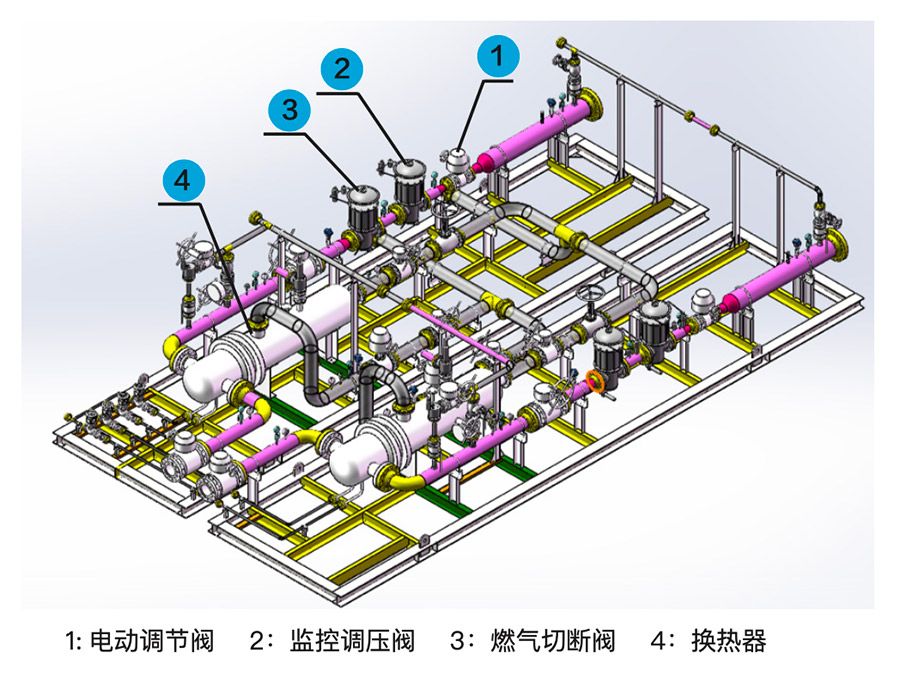

復熱調壓?jiǎn)卧?/h4>

匯管單元橇

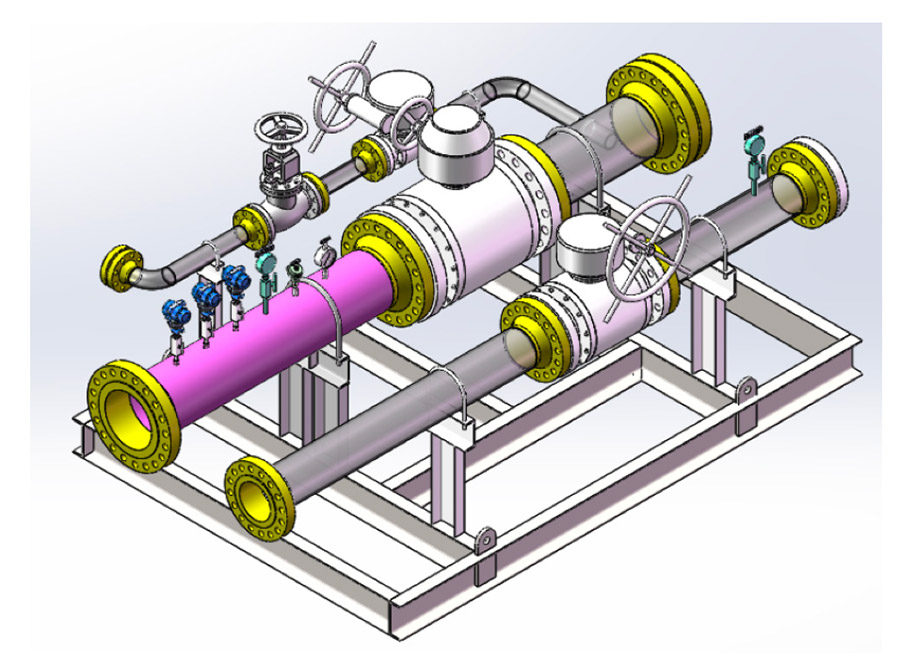

出口單元橇
