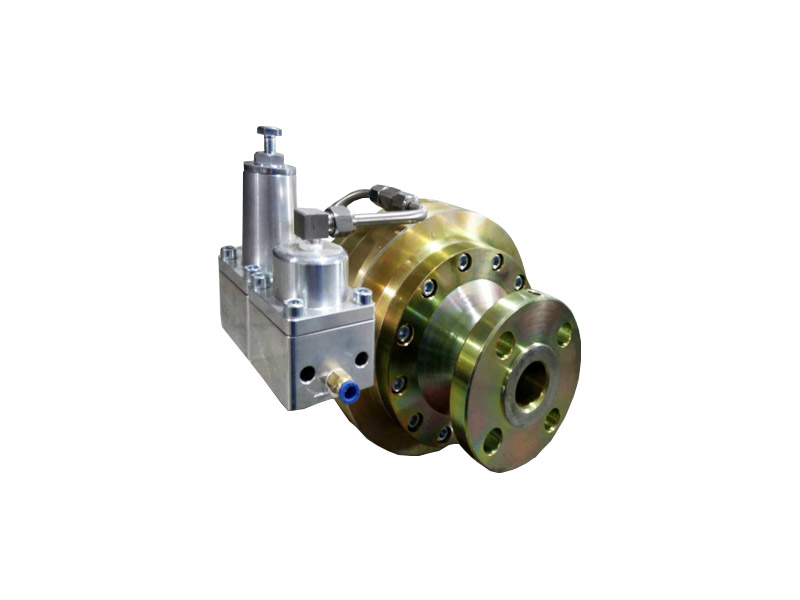

軸流式調壓器
- 型號： RTJ-*/* ZL 系列
- 分類： 燃氣調壓器
ZL 系列軸流式調壓器是一種結構新穎、密封性好、流 通能力強大、性能穩定的間接作用式調壓器。調壓器主要元 器件為不銹鋼制造，防腐耐磨，主閥體為鍛鋼件，強度高， 使用壽命長。調壓器結構緊湊，安裝空間小，可安裝于任何
位置，適合于城市門站，區域調壓站和燃氣輪機供氣，可用 于天然氣、液化石油氣、空氣和其他非腐蝕性氣體。
軸流式設計，流通能力大。指揮器作用式調壓器，工作 原理合理，由經指揮器放大的壓力信號通過主皮膜與下游壓 力作比較，主皮膜與進口的高壓天然氣不直接接觸，大大提 高了主皮膜工作的壽命。全不銹鋼閥芯，耐沖刷，對氣質要
求不高，適合于目前國內天然氣管網現狀，尤其在天然氣使 用初期，管網吹掃不干凈，或含硫量較高以及碳組份含量較 高的天然氣有較好的適用性。指揮器前設置穩壓器，指揮器 有穩定的氣源，保證調壓精度。調壓器關閉時，全不銹鋼閥
芯與橡膠閥瓣緊密接合，調壓器關閉性能好。
| 進口壓力范圍 | P1 0.1~4.0MPa |
| 出口壓力范圍 | P2 0.05~1.6MPa |
| 穩壓精度 | AC2.5 |
| 關閉壓力 | SG5 |
| 關閉壓力區等級 | SZ10 |
| 工作溫度范圍 | -20°C ~60°C |
| 公稱管徑 | DN25、DN40、DN50、DN80、 DN100 、DN150、DN200 |
| 公稱壓力 | PN1.6、PN2.5、PN4.0、 Class150、Class300 |
| 型號 | L | A | B | 連接法蘭標準 |
|---|---|---|---|---|
| DN25 | 210 | 216 | 260 | HG/T 20615-2009 Class300 |
| DN40 | 254 | 242 | 291 | HG/T 20615-2009 Class300 |
| DN50 | 276 | 264 | 315 | HG/T 20615-2009 Class300 |
| DN80 | 345 | 384 | 400 | HG/T 20615-2009 Class300 |
| DN100 | 411 | 454 | 470 | HG/T 20615-2009 Class300 |
| DN150 | 470 | 574 | 590 | HG/T 20615-2009 Class300 |
| DN200 | 542 | 574 | 590 | HG/T 20615-2009 Class300 |
流量大、低噪音、使用壽命長;
結構簡單緊湊、維修保養方便;
極其精確的壓力調節;
可選配遠程調節裝置;
保證安全、應用廣泛;
支持監控應用方式;
適用介質:天然氣、人工煤氣、液化石油氣、空混氣 等多種介質。
